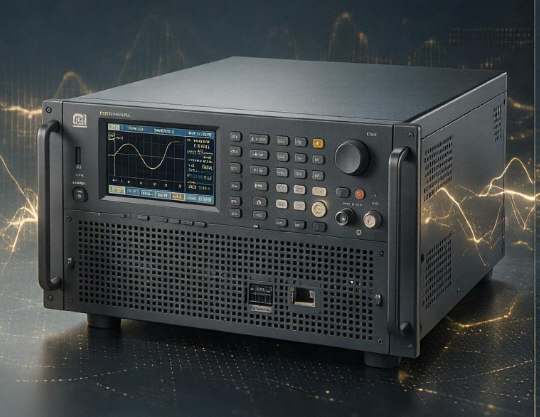

瑞进 RJD系列 可编程变频电源
——性能对标进口品牌，为高端测试系统提供“源”动力

产品概况正文：
上海瑞进RJD系列可编程变频电源，是专为新能源逆变器测试、EMC电磁兼容抗扰度测试、ATE自动测试系统集成及航空航天电子验证等高端应用场景打造的新一代可编程交流供电平台。

RJD系列在核心架构上采用FPGA+ARM双核数字控制与全四象限PWM整流技术，实现了对电压、频率、相位及波形的高度自由编程。核心参数如电压精度（±0.2%）、频率精度（0.01%）、波形失真度（< 0.5%）均达到同级水平，而价格和服务响应速度具备显著优势。

RJD系列不仅是电源，更是一台任意波形发生器和电网模拟器。它能够模拟从纯净正弦波到畸变电网、从突波陷波到各次谐波叠加的任意供电场景，为研发工程师提供“所想即所得”的真实电网复现能力。选择瑞进RJD，即是选择以国产价格，享受进口品质。

1. 可编程任意波形编辑（Arbitrary Waveform）
内置12-bit / 4096点任意波形存储器，用户可通过上位机软件自由绘制或导入CSV波形数据，输出包含尖峰、陷波、浪涌、跌落等复杂波形。完美满足DO-160航空标准、IEC 61000-4-11/4-13/4-14等国际法规对电压扰动测试的严苛波形要求。

2. LIST / STEP / PULSE 序列编程模式
支持多达 100组 序列步进编程，每组可独立设定电压、频率、相位、持续时间及循环次数。可一键模拟电网电压缓升/缓降、频率滑行、瞬间中断等复杂工况，适用于光伏逆变器低电压穿越（LVRT）、电动汽车车载充电器（OBC）供电适应性测试。

3. 谐波合成与失真模拟（选配）
选配谐波分析功能后，可输出叠加2~50次谐波的畸变波形，并支持设定各次谐波的幅值（最高可达基波的40%）与相位角。用于模拟非线性负载引起的电网畸变场景，检验设备在恶劣电网环境下的抗干扰能力。

4. 超高精度，达标准源级指标
输出电压精度 ±0.2%、频率精度 0.01%，输出波形失真度 THD < 0.5%（纯阻性负载）。各项指标均对标进口品牌中高端机型，可作为功率分析仪、电能质量分析仪的校准源使用。

5. 全四象限能量回馈功能（选配）
选配全四象限（4-Q）功率模块后，支持能量双向流动，可模拟并网逆变器的反孤岛效应测试和能量回馈场景，将被测设备回馈的电能高效返回电网，大幅节省老化测试中的电能消耗与散热成本。

6. 彩色触摸屏 + 多接口通讯
配备 7英寸 高清彩色触摸屏，支持中英文界面切换，操作直观便捷。标配 RS-232、RS-485、USB、LAN 四大接口，全面支持 SCPI 标准命令集，提供 LabVIEW 驱动和 Python SDK，轻松集成于各类自动测试系统。

参数项目	RJD-33005 (5kVA)	RJD-33015 (15kVA)	对标进口品牌典型值
额定容量	5 kVA	15 kVA	同等规格
电路拓扑	FPGA+ARM双核 + IGBT / 高频PWM	同等架构
输入电压	三相四线 + PE：380V ± 10%	—
输入频率	47Hz ~ 63Hz （自适应）	—
输出相数	三相四线 + PE （三相独立可调）	同等
输出电压	相电压：0V ~ 300V 连续可调（线电压：0V ~ 520V）	同等
输出电压精度	≤ ±0.2% （满量程）	≤ ±0.2%
输出频率范围	40Hz ~ 1000Hz 连续可调	40Hz~1000Hz
输出频率精度	≤ 0.01% （含温度漂移补偿）	≤ 0.01%
波形失真度 （THD）	≤ 0.5% （线性负载）	≤ 0.5% ~ 1%
电压调节率	负载变化0~100%时，≤ ±0.1%	≤ ±0.1%
负载调节率	≤ ±0.1% + 100mV	同等
瞬态响应时间	≤ 400μs（负载变化50%，恢复至1%稳态）	≤ 400μs ~ 500μs
三相不平衡能力	三相独立可调，支持100%不平衡负载	同等
任意波形编辑	4096点 / 12-bit，支持CSV导入	同等功能
序列编程步数	100组（含循环、跳转、链接）	同等
谐波合成（选配）	2~50次谐波，幅值相位独立设定	同等
能量回馈（选配）	全四象限，回馈效率 > 90%	同等
显示方式	7英寸彩色触摸屏	同等
通讯接口	标配：RS-232 / RS-485 / USB / LAN	同等
保护功能	OVP / OCP / OTP / 短路 / 缺相 / 反接保护	同等
工作环境	温度：0℃ ~ 45℃；湿度：≤ 90%（无凝露）	—
冷却方式	智能温控风冷	—

Q1： 贵司RJD系列声称“对标进口品牌”，具体对标哪些型号？有哪些指标真正做到了持平甚至超越？

A： RJD系列的核心设计目标就是在关键性能指标上全面对标甚至部分超越进口品牌的主流机型。

对比维度	进口品牌典型值	瑞进RJD系列	对比结果
电压精度	±0.2%	±0.2%	持平
频率精度	0.01%	0.01%	持平
波形失真度（THD）	< 0.5%~1%	< 0.5%	持平/略优
瞬态响应时间	400μs ~ 1ms	≤ 400μs	持平/略优
任意波形点数	4096点	4096点	持平
谐波合成次数	50次	50次（选配）	持平

而在价格、交付周期和售后响应速度上，瑞进作为国产品牌具备明显优势。我们的理念是：用国产的价格，享受进口的品质。

Q2： “任意波形编辑”和“序列编程”在实际测试中分别有什么具体用途？能举几个例子吗？

A： 这两个功能是RJD系列区别于普通变频电源的核心价值所在。

任意波形编辑主要用于模拟非标准的单次或偶发性异常波形。典型应用包括：

• 航空DO-160标准测试：模拟飞机供电系统中出现的400Hz尖峰电压、电压瞬断等特殊波形，验证机载设备在极端供电条件下的生存能力。
• EMC抗扰度测试（IEC 61000-4系列）：生成标准的电压跌落（DIP）、短时中断（Short Interruption）及振荡波（Ring Wave），用于被测设备的电磁兼容性认证。

序列编程（LIST/STEP模式） 主要用于模拟随时间连续变化的电网工况。典型应用包括：

• 光伏逆变器低电压穿越（LVRT）测试：编序列模拟电网电压从额定值骤降至20%、持续数毫秒后恢复的完整过程，验证逆变器能否持续并网不脱网。
• 车载充电器（OBC）全球电网适应性测试：编序列依次输出美国（120V/60Hz）、日本（100V/60Hz）、英国（230V/50Hz）、中国（220V/50Hz）的电压/频率组合，实现一键全自动完成全球标准测试。

Q3： RJD系列的通讯接口齐全，能否提供上位机软件和二次开发支持？是否收费？

A： 我们提供完全免费的完整软件生态支持：

1. 瑞进上位机控制软件（Windows版）：可视化操作界面，可完成所有参数设定、波形编辑、序列编程、实时数据曲线绘制及测试报告自动生成，免费用，无需授权。
2. LabVIEW驱动程序：提供完整的VI函数库，方便集成于NI测试平台。
3. Python SDK及Demo代码：提供PyPI安装包及详细的API文档，工程师可在10分钟内完成基础控制脚本的编写。
4. SCPI命令集手册：完全兼容进口品牌通用命令格式，如果您之前使用Chroma或AMETEK的SCPI指令，可直接迁移至RJD系列，几乎无需修改上位机代码。

我们致力于帮助客户用最短的时间完成从进口品牌到瑞进平台的平滑过渡。
