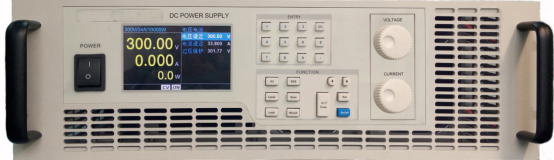

可编程直流电源


测量

RTG系列内置16bits高精度A/D转换器,可达电压0.1%+0.1%F.S.、电流0.1%+0.2%F.S.的测量精度。电压、电流、功率的测量值可同时显示在电源前面板的显示屏上,除此之外,RTG额外提供电压与电流监视输出功能,用户可借由监视输出端子通过示波器监控电压电流的输出波形。

输出模式

RTG电源具有恒电压输出与恒电流输出两种模式,用户可设置输出电压与输出电流。电源工作时,首先以恒电压模式输出;当负载吸收电流超过输出电流设定值,电源自动切换至恒电流模式。

RTG提供有输出模式指示IO,用户可通过此数字端口获取电源当前的输出模式。

序列功能

RTG系列电源具有序列文件功能。用户可根据实际需要编辑复杂电压电流波形,是飞机设备测试、车载设备测试和其它会产生电压中断的设备测试之理想选择。


恒功率功能

 RTG系列电源具有恒功率输出功能,该功能允许用户设置功率输出值、输出电压和输出电流。恒功率输出开启后,电源不断调整输出电压与输出电流,使得输出功率维持在设定值。用户还可调整响应速度,以适应不同速率的各类负载。



模拟编程

RTG系列具有电压编程与电流编程两个模拟输入端口,可分别控制输出电压与输出电流。模拟编程信号可选择0~5V0~10V直流电压信号。编程信号对应于0~满量程的输出电压与输出电流。


吸收控制

RTG系列电源设计了输出能量吸收电路。电源正常工作时该电路不起作用,当输出关闭时将输出电容上的电压快速吸收。一方面可消除安全隐患满足安规要求,另一方面针对电机用户可抑制制动反向电压从而保护电机电路和电源。



项目

参数

交流输入

单相220V/三相380V,频率47HZ~63HZ

输出电压

0-额定值(最高额定值1000V,菜单设置,数字或编码旋钮输入)

输出电流

0-额定值(最高额定值10000A,菜单设置,数字或编码旋钮输入)

输出功率

0-额定值(最高额定值500KW菜单设置,数字或编码旋钮输入)

效率

0.87(Typical)

电压纹波p-p

0.1%F.S.

电压纹波rms

0.03%F.S.

线性调整率

电压:0.01%F.S.;电流:0.05%F.S.

负载调整率

电压:0.02%F.S.;电流:0.1%F.S.

模拟量编程

电压控制/电流控制;编程电压支持:DC0-5V/DC0-10V输入

电压测量精度

0.1%+0.1%F.S.

电流测量精度

0.1%+0.2%F.S.

电压电流监视

电压/电流监视输出电压:DC0-10V

保护

OVP/OCP/OPP/RVP/LVP/OTP

瞬态响应

典型值1mS,负载变化50%,电压恢复至设定值的0.75%所需时间

电压温漂

0.03%/

电流温漂

0.05%/

显示界面

4.3英寸TFT彩色液晶显示屏,支持简体中文、繁体中文与英文显示

操作界面

功能键、数字键与旋钮(双旋钮分别设置电压电流)

通讯接口

RS232(标配)、LAN(标配)、GPIB(选配)

存储容量

20组快速调用参数+8个序列文件

工作温度

0~40

储存温度

-20~70
