中频电源


产品概述PO

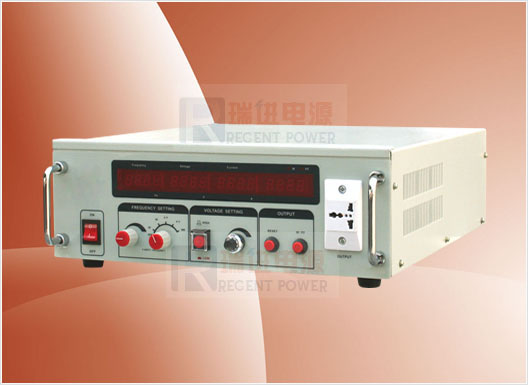

瑞进 RMC系列 中频电源
——±0.5%电压精度 + 0.01%频率精度，为航空军工测试提供“标准源级”供电
产品概况正文：
上海瑞进RMC系列中频电源，是专为航空机载设备检测、雷达系统调试、导弹地面保障及船舶导航通信等领域研制的高可靠、高精度中频供电系统。产品采用全数字DSP控制与多重闭环反馈 技术，输出频率严格锁定在400Hz（及可调范围），完美匹配MIL-STD-704及GJB航空电源标准。
在核心指标上，RMC系列实现了突破性的输出电压精度±0.5%、频率精度0.01%，这一数据不仅远超市面常规变频电源，更达到了实验室标准信号源级别。无论是机载陀螺仪的姿态校准，还是相控阵雷达的功率测试，瑞进RMC系列都能提供如“磐石”般纯净、精准的中频电力，是国防与高端制造业不可或缺的测试保障设备。

功能特点KF

1. 超高精度输出，达实验室标准源级别 电压精度高达 ±0.5%，频率精度高达 0.01%（例如400Hz时误差小于±0.04Hz）。输出波形失真度极低（THD < 1.5%），为机载计算机、惯性导航等精密负载提供最真实、最稳定的仿真电网环境。
2. 超宽频率范围，兼顾多种中频标准 标准输出频率 400Hz 固定，同时支持 40Hz ~ 1000Hz 连续可调（选配）。可一键切换至 800Hz、1000Hz 等特殊中频段，满足不同机种、不同雷达型号的多样化测试需求。
3. 三相独立控制，适应严重不平衡负载 支持定制三相电压独立设定，每相可分别输出不同电压值。即使面对单相接大功率电机、另外两相仅接控制板这类极端不平衡场景，输出电压依然稳定在±0.5%精度以内，互不干扰。
4. 卓越的动态响应与抗冲击能力 针对航空电机、电动舵机等感性冲击负载优化，负载突变时电压恢复时间 ≤ 20ms，过载能力达 200% 额定电流 ≥ 5秒，从容应对电机启动瞬间的大电流浪涌，确保测试不中断。
5.选配远程补偿（Remote Sense）功能 选配远端电压采样补偿功能，有效抵消测试线缆上的压降损耗，确保远端机载设备实际获得的电压精度始终维持在 ±0.5% 以内，尤其适合长距离机库测试场景。
6. 丰富的通讯接口与上位机软件 选配 RS-232 / RS-485 接口，支持标准 SCPI 可编程仪器命令及 Modbus-RTU 协议。选配 LAN/GPIB 接口，配合免费上位机软件，可远程实时监控电压、电流、频率、功率及波形数据，并自动生成测试报告。

产品详情



电路方式

IGBT/PWM

交流输入

相数

三相四线+地线

电压

380V±15%

频率

50HZ/60HZ±3HZ

交流输出

相数

3&4W+G

电压

高档

0-520V

低档

0-260V

频率

400HZ/350-500HZ连续可调

负载稳压率

≤±1%(纯阻性)

频率稳定度

≤±0.01%

失真率

THD≤±2%

波峰因素比

3:1

效率

≥87%

反映时间

≤2MS

显示精度

4.5位电压表

解析度0.1V

4.5位电流表

解析度0.1A

4.5位频率表

解析度0.1HZ

功率表

解析度1W

功率因数表

解析度0.001

保护功能

过流保护，过压保护，短路保护，过温保护，自诊断保护及报警装置

安规

绝缘抗阻

500VDC/50M欧姆

耐压绝缘

1800VAC/10mA/1min


常见问题解答Q&A

Q1：为什么航空领域普遍采用400Hz中频供电，而不是普通的50Hz或60Hz？

A：

这是基于重量与效率的工程设计权衡。根据电磁感应原理，变压器的体积与频率成反比。在输出同等功率的前提下，400Hz 的发电机和变压器体积、重量仅为 50Hz 工频设备的 1/8 ~ 1/4。对于飞机、导弹等对重量“克克计较”的航空器，使用400Hz可以大幅减轻机身重量、节省燃油或增加有效载荷。因此，瑞进RMC系列严格锁定400Hz输出，旨在完美复刻飞机实际空中供电环境，用于地面机载设备的高保真测试。

Q2：电压精度±0.5% 到底有多苛刻？普通变频电源的±1%为什么不够用？

A：

0.5% 的精度要求确实是“准标准源”级别。举个具体例子：当输出设定为 115V（常用航空相电压）时：

  • 普通变频电源（±1%）的误差范围为 ±1.15V，实际输出可能在 113.85V ~ 116.15V 之间波动。
  • 瑞进RMC系列（±0.5%）的误差范围仅为 ±0.575V，实际输出严格锁定在 114.425V ~ 115.575V 之间。

航空机载设备（如陀螺仪、高度表、雷达接收机）对供电电压极其敏感，1V的偏差就可能导致传感器校准数据超出容差，引发虚警或测试失败。MIL-STD-704标准对稳态电压偏差要求严格，±0.5%是确保测试结果真实可信的硬性门槛。

Q3：被测设备（EUT）是单相400Hz负载，但未来可能有三相需求。选购单相还是三相RMC更合适？

A：

我们强烈建议您选择 三相RMC系列中频电源，并利用其中的 任意一相（A/B/C相） 为当前的单相负载供电。理由非常充分：

  1. 一机通吃，避免重复投资：当下测单相，未来升级测三相设备（如三相航空电机、雷达伺服系统），无需重新采购新电源。
  2. 三相完全独立，互不干扰：瑞进RMC系列支持定制每相电压独立设定。您可以将A相设为115V/400Hz测单相设备，同时将B、C相设为其他电压待用，或直接关闭不输出，完全不影响A相的0.5%超高精度。
  3. 扩展性极强：如果临时需要同时测试3台单相负载，只要总功率不超限，可分别挂在三相上独立供电（定制功能），相当于一台电源当三台用，极大提升产线或实验室的测试效率。
