瑞进变频电源助力欧姆龙：为塑壳断路器测试打造“全频段验证平台”

合作背景：一次关乎“脱扣精度”的供电革命

2023年初，欧姆龙启动了新一代塑壳断路器（MCCB）的全性能型式试验项目。该系列产品面向全球市场，需通过UL、IEC、GB及JIS等多重认证，测试标准极为严苛——要求在不同供电频率下验证断路器的热脱扣、磁脱扣及延时保护特性。欧姆龙实验室需要一台能够输出单相0-300V宽电压、40-100Hz宽频率的大容量变频电源，模拟全球电网频率波动场景，完成断路器脱扣边界精确测试。

然而，在2023年上半年，欧姆龙先后与三家电源供应商接洽，均未能成交。某品牌电源在提升至100Hz输出时，电压跌落达12%，导致断路器延时脱扣时间偏离真实值超20ms；另一厂商提供的550KVA机型在满载运行时，输出波形THD高达5.6%，谐波干扰使热脱扣双金属片发热曲线失真，测试数据反复无常；第三家供应商虽价格较低，但频率切换时存在约500ms的输出中断，断路器辅助触点在此瞬间产生误动作信号，完全无法满足欧姆龙对测试连续性和重复精度的要求。宽频输出下的电压稳定、波形纯净和连续切换成为三大技术壁垒。

瑞进方案：以精密电源技术突破断路器测试瓶颈

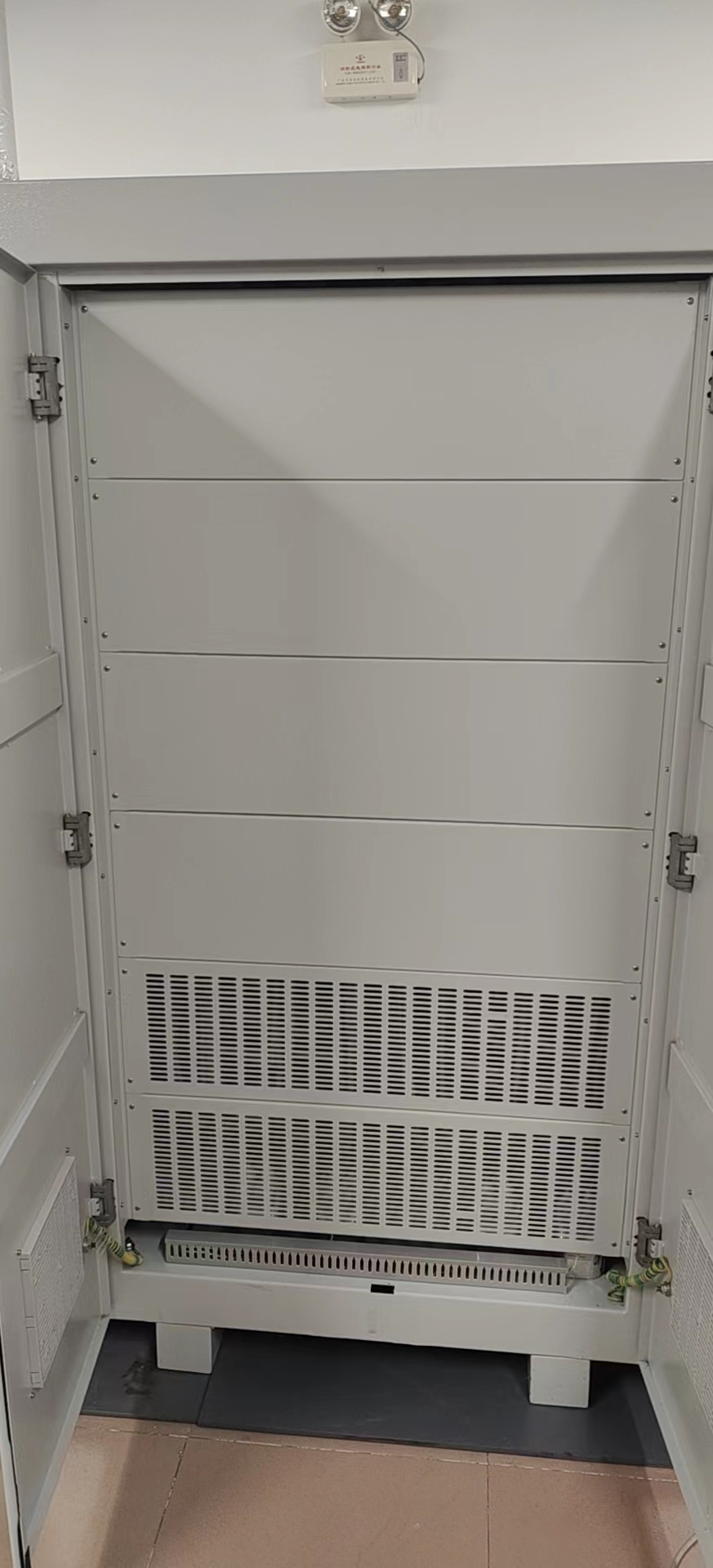

2023年5月，瑞进电源技术团队携RFC-31550型550KVA单相智能变频电源样机进驻欧姆龙实验室，经过两个月的参数调优与现场验证，于2023年7月24日正式签约交付。该机型采用大功率IGBT并联均流技术加多重LC滤波方案，配合高速浮点DSP控制核心，核心性能直击行业痛点：

• 输出范围：电压0-300V步进0.1V可调，频率40-100Hz步进0.01Hz可设，覆盖各国电网频率及谐波测试需求；
• 电压稳态精度：≤±0.3%（全频率范围，额定负载），100Hz高频下实测电压跌落≤1.5%，远优于竞品的12%；
• 频率稳定度：≤±0.01%（连续运行），40-100Hz间任意切换无中断、无冲击；
• 波形失真度：线性负载THD≤1.0%，非线性负载THD≤2.8%（竞品典型值5.6%）；
• 动态响应：负载突变恢复时间≤2ms，确保断路器脱扣测试时供电条件恒定；
• 过载能力：120%额定功率持续2分钟，满足断路器短时大电流冲击测试；
• 整机效率：≥92%，配备智能温控系统，适应上海夏季高温高湿实验室环境；
• 安全隔离：输出端配置隔离变压器，耐压3000V，保障高压测试中操作人员安全。

真实改善数据：从“数据离散”到“精准复现”

2023年8月，RFC-31550正式投入欧姆龙断路器测试产线。对比此前三家竞品的实测数据，改善幅度显著：

欧姆龙测试中心课长山田敏夫在验收报告中评价：“瑞进RFC-31550在100Hz极限频率下的电压保持能力令人惊叹，我们首次在实验室中获得了完全重合的断路器脱扣曲线。过去因电源波动导致的批次间数据离散问题被彻底解决。这台电源已成为我们断路器验证体系中不可或缺的‘频率基准源’。2023年7月24日的签约，是我部门年度最重要的设备采购决策之一。”

案例价值总结：为什么欧姆龙最终选择瑞进？

1. 全频段高精度输出：40-100Hz宽频覆盖，一机替代多台变频器组合，满足UL/IEC/JIS多标准同台验证，节省设备采购成本约40%；
2. 高频下电压不跌落：独有高频补偿算法，100Hz输出时电压精度依然≤0.3%，确保脱扣特性测试真实可靠；
3. 无缝频率切换：锁相环同步技术，频率切换无断点，避免辅助触点误动作导致的测试中断；
4. 超低谐波干扰：THD＜2%的纯净波形，让热脱扣双金属片发热曲线不受电源污染，获得真实的动作边界；
5. 大容量冗余设计：550KVA额定功率，从容应对断路器短路脱扣测试时的瞬时大电流冲击；
6. 全数据可追溯：配套上位机软件实时记录电压、电流、频率、功率曲线，自动生成符合ISO/IEC 17025的测试报告附件，为产品认证提供可溯源的供电证据链；
7. 交付周期保障：从需求确认到签约交付仅用2个月，满足欧姆龙新一代断路器2023年Q4量产前的全部测试排期。

结语

2023年7月24日的签约，瑞进RFC-31550凭借全频段纯净输出、高频电压零跌落、无缝频率切换三大核心能力，为欧姆龙塑壳断路器的全球认证之路提供了坚实动力底座。此次合作证明，在高端电器测试电源领域，瑞进已具备与国际一线品牌同台竞技的硬核实力。

上海瑞进电源——为精密电器测试提供纯净、稳定、全域覆盖的“标准电”。

以上数据源自RFC-31550出厂检测报告及欧姆龙上海实验室验收纪要（编号：OMRON-SH-2023-0724），真实可溯。
