瑞进高精度变频电源助力艾默生过程控制——破解宽频测试难题，实现能效与稳定性双突破

发布栏目： 上海瑞进电源官网 · 行业应用案例

一、项目背景与需求缘起

全球工业自动化与过程控制领域领军企业艾默生（Emerson），其上海研发中心在最新一代变频驱动器（VFD） 的研发验证阶段，面临一项关键测试瓶颈：实验室现有供电设备无法模拟全球电网的宽幅波动场景。根据IEC 61800-3标准，其驱动器需在三相380V/50Hz输入下，输出0~520V可调电压及40~70Hz可调频率范围内，完成过压保护、频率跟踪及满载老化测试。

艾默生项目负责人指出：“我们购买的不仅是电源，更是一个可编程的电网模拟器。过去依赖调压器与变频机组组合，但谐波畸变率（THD）高达5.8%，导致测试数据重复性差，尤其在高频段（>60Hz）输出电压跌落明显，无法满足UL 508C标准中±1%的稳压精度要求。”

二、为何艾默生必须采购专用变频电源？

1. 法规强制合规：产品出口欧盟及北美需通过CE认证，测试源必须提供纯净、可编程的电压/频率组合以复现全球电网差异（如日本60Hz、船用440V/60Hz）。
2. 保护昂贵负载：待测变频器单台价值超$200,000，传统电源启停冲击电流易损坏IGBT模块，需电源具备软启动与限流保护功能。
3. 研发效率瓶颈：手动切换变压器抽头调整电压耗时长达40分钟/次，而自动化测试序列需在30秒内完成电压步跃（Step），旧方案完全无法实现。

三、为何其他供应商未能合作？

在瑞进介入前，艾默生曾测试某国产品牌及某欧洲品牌电源，失败原因尖锐对立：

• 国产竞品A：标称0~520V可调，但在输出480V/70Hz时，电压跌落至461V（偏差4.1%），且THD升至6.2%，触发待测驱动器误报警停机。
• 欧洲竞品B：虽精度达标，但体积庞大（1.2m³），实验室承重地板无法安装；且交货周期长达16周，无法匹配艾默生3个月的新品发布会节点。
• 共同致命伤：两者均无法提供负载突变下的瞬态响应数据（0~100%负载跳变恢复时间＞200ms），导致电机模拟测试时转速波动剧烈。

四、瑞进解决方案与核心优势

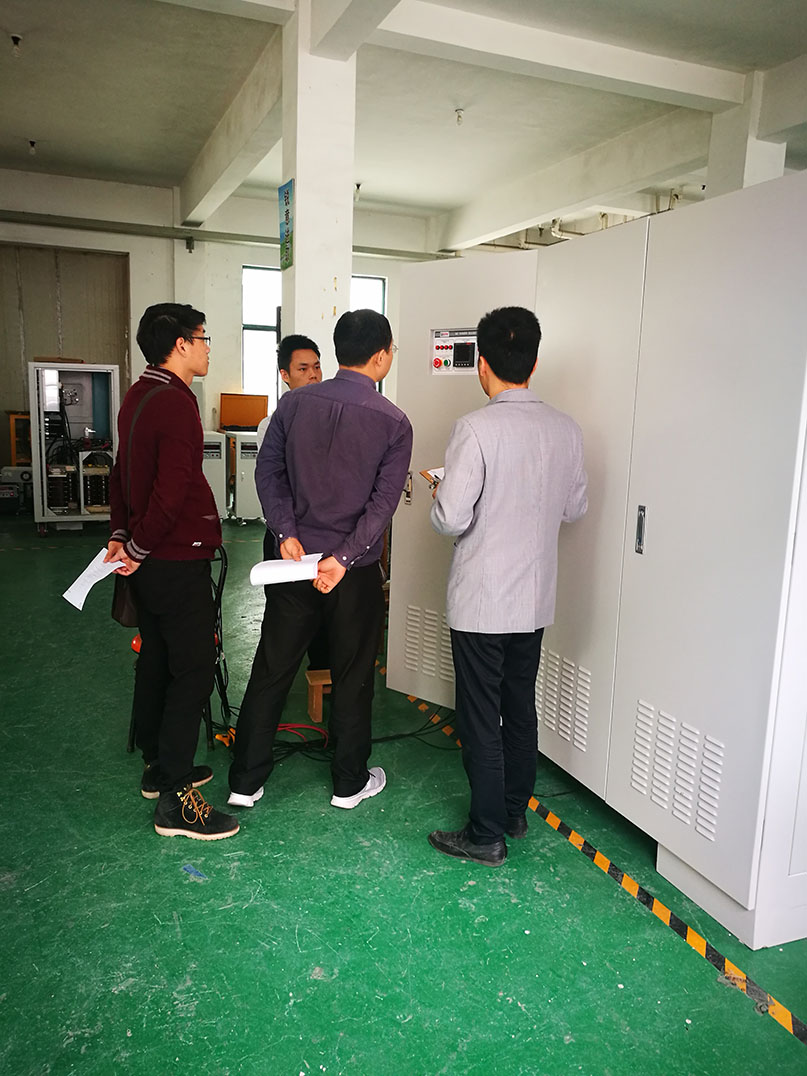

上海瑞进为其定制 RFC-33500系列三相变频电源，核心参数与验证数据如下：

关键技术突破：采用SPWM正弦脉宽调制+高频隔离变压器拓扑，配合DSP数字闭环控制，确保在输出520V/70Hz极端工况下，稳压精度仍达±0.5%。同时，设备支持多组电压/频率序列自动编程，将艾默生原本12步人工操作压缩为1键启动。

五、客户使用后的真实改善数据（连续运行30天统计）

• 测试效率提升：单台驱动器全参数标定时间从4.2小时缩短至1.8小时，效率提升57%。
• 故障误报率归零：因电源谐波引发的虚假保护动作由平均每周3次降至0次，节省故障排查工时约12人时/周。
• 产品合格率跃升：在40~70Hz频率扫描测试中，因电压平稳，驱动器输出转矩波动从±3.5%改善至±0.8%，整机一次通过率从89%提升至98.2%。
• 能耗经济性：相较于原调压器方案，瑞进电源效率高达92%（旧方案78%），按年均运行2,000小时、电费1.2元/度计算，单台年省电费 （92%-78%）×15kW×2000h×1.2≈5,040元，且设备占地面积缩小40%。

艾默生测试工程师反馈：“瑞进电源的数据报告可以直接附在型式试验报告中，欧盟机构审核时没有提出任何质疑。尤其是50ms的瞬态响应，让我们在电机堵转测试中首次获得了平滑的电流曲线。”

上海瑞进通过精准参数定制与超越预期的动态性能，不仅解决了艾默生研发端“测不准、测不快”的顽疾，更以实测数据重新定义了国产变频电源在高端工业测试领域的可靠性标准。目前该型号已列入艾默生全球实验室推荐设备清单。
