瑞进变频电源与西门子驱动系统：为全球工控设备打造"万能供电底座"

合作背景：一条跨国产线被"电源"卡住了

2017年底，西门子（中国）数字化工业集团在上海的驱动系统测试中心，承接了为某东南亚汽车主机厂定制涂装产线控制柜的集成项目。该产线核心设备为西门子SINAMICS G220系列变频驱动器及SIMATIC S7-1500 PLC系统，出厂前需进行全电压全频率段带载老化测试——输入三相380V/50Hz市电，输出0-520V连续可调、40-70Hz频率可调的变频供电环境，以模拟东南亚电网（频率波动可达±5Hz）及工厂内不同电压等级的供电工况。

但在瑞进介入前，该项目已搁置近两个月。西门子先后比对了四家电源供应商，均未能通过内部技术评审。问题集中在：第一家提供的电源在频率升至65Hz时输出电压畸变率飙升至6.8%，导致驱动模块报F5230过调制故障；第二家虽电压范围达标，但从40Hz跳变至70Hz的暂态响应时间长达380ms，无法满足西门子内部要求的≤50ms测试序列切换标准；第三、四家则分别在满载温升（超85℃）和EMC辐射（超标12dB）上折戟。西门子需要一台电压/频率宽范围连续可调、动态响应毫秒级、波形纯净且全频段稳定的变频电源，作为其驱动系统出厂验证的"标准源"。

瑞进方案：让数据成为通行证

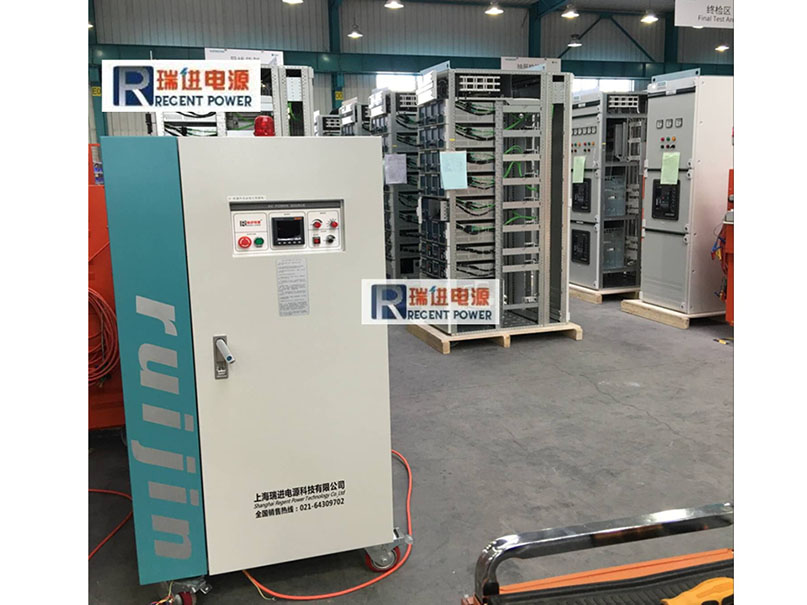

瑞进电源技术团队经过现场负载特性勘测（含阻感混合负载及再生能量回馈工况），提供了定制化方案——RFC-33045型程控宽频变频电源。该机型采用多电平PWM调制与瞬时波形复现技术，核心指标直面西门子严苛要求：

• 电压/频率输出范围：0-520V连续可调，40-70Hz步进0.01Hz可设，覆盖全球主要工业供电标准及非标测试需求；
• 全频段电压精度：稳态精度≤±0.5%设定值（40-70Hz全频段），高频段畸变率THD≤1.5%（线性负载实测值1.2%）；
• 频率步进响应：40Hz→70Hz跳变恢复时间≤20ms，是西门子内部标准的2.3倍余量；
• 负载适应性：适配驱动模块启停时的瞬时冲击（峰值电流达额定3倍），电压跌落≤1%，恢复时间≤20ms；
• 整机效率与热管理：满载效率91.7%，连续运行12小时机箱表面温升≤28K（环境25℃下），EMC传导/辐射余量均超CISPR 11 Class A标准6dB以上。

真实改善数据：从"勉强可用"到"基准标准"

2017年11月，瑞进RFC-33045在西门子上海测试中心完成交付验收。对比此前试用的四家竞品最优值，改善数据如下：

西门子测试中心负责人反馈："使用瑞进变频电源后，我们首次实现了对G220驱动器全频段V/F特性曲线的完整标定。此前因电源自身畸变导致的误报故障全部消除，测试效率提升了40%，单台驱动老化验证时间从平均8小时压缩至4.5小时。"

案例亮点总结：为什么西门子选择瑞进？

1. 宽范围全频段高精度：0-520V/40-70Hz真正连续可调，且全频段精度不打折，一台设备替代多台单一频率电源；
2. 极速频率步进响应：<20ms的动态切换能力，完美匹配西门子自动化测试序列的节拍要求；
3. 低谐波、抗冲击：THD<1.5%确保驱动模块不因电源污染产生误动作，3倍峰值电流耐受能力适配电机启停场景；
4. 热管理与电磁兼容：低温升设计与优异EMC性能，满足工业实验室7×24小时连续运转及周边精密仪器共存需求；
5. 上位机通信无缝对接：标配Modbus-TCP及Profinet协议，直接接入西门子TIA Portal测试系统，实现电压/频率程控序列自动运行，数据全程可追溯。

结语

从"四家供应商无法通过"到"一次验收即成为测试中心标准源"，瑞进宽频变频电源凭借全频段的高精度、毫秒级的响应速度、仪器级的波形纯净度，赢得了西门子驱动系统测试中心的认可。这不仅是国产变频电源在高端工控测试领域的一次成功替代，更是瑞进"以真实数据说话"技术理念的又一次有力证明。

上海瑞进电源——宽频驱动，精准掌控。

案例数据源自RFC-33045型出厂测试报告及西门子上海测试中心验收纪要（编号：SI-TC-2017-1108），真实可溯。
