瑞进变频电源助ABB中国研发中心：2019年全球变频器测试平台的关键突破

合作背景：一次“宽频宽压”测试能力的刚性需求

2019年初，ABB中国电气事业部上海研发中心（以下简称“ABB上海”）启动了新一代ACS580系列中低压变频器的全球认证测试项目。该系列产品面向全球市场，需在实验室环境下模拟北美480V/60Hz、欧洲400V/50Hz、中东460V/60Hz及矿山/船舶690V/50Hz等多种供电制式，完成带载特性、谐波抑制、电网跌落、频率扰动等30余项型式试验。ABB上海急需一台输出0-690V连续可调、频率40-70Hz步进可设、容量100kVA的纯净变频电源，作为实验室的“通用电网模拟器”。

但在2019年4月至7月的供应商筛选阶段，ABB采购团队先后接洽了一家德国知名电源品牌和两家国内厂商，均未能达成合作。德国品牌样机在调压至690V时，电压稳态精度仅±2.8%，触发变频器过压保护；更严重的是，其输出端在60Hz频率下存在3.5%的电压降幅随负载变化，导致测试数据重复性极差。国内某厂商提供的100kVA机型在40Hz低频输出时，波形畸变率（THD）高达7.2%，直接污染了变频器内部电流环采样信号，使谐波抑制算法测试结果失真。另一家则在连续满载运行6小时后因过热保护自动停机，无法满足ABB“72小时不间断老化”的试验规程。高电压大容量下的波形纯净度、全频段稳态精度及长期可靠性成为项目推进的三大瓶颈。

瑞进方案：以全数字控制实现“全域高精度”供电

瑞进电源技术团队于2019年7月介入，经过对ABB实验室负载特性（含多台整流/逆变对拖平台、电阻电抗负载及回馈单元）的详细分析，定制开发了RFC-33100型100KVA三进三出智能变频电源。该机型采用三电平逆变加多重滤波拓扑，配合双DSP并行运算，核心指标直面痛点：

• 输出电压范围：0-690V连续可调，步进0.1V，覆盖全球低压变频器全部电压等级；
• 输出频率范围：40-70Hz步进0.01Hz可设，兼具定频与扫描模式；
• 电压稳态精度：≤±0.3%（额定负载），远优于竞品的±2.8%；
• 频率稳定度：≤±0.01%（连续运行72小时，频率漂移＜0.02Hz）；
• 波形失真度：线性负载下THD≤1.0%，非线性负载下≤2.8%（竞品40Hz时THD=7.2%）；
• 动态响应：负载0-100%突变，恢复时间≤2ms，电压过冲≤2%；
• 过载能力：120%额定负载持续1分钟，150%持续10秒，满足电机堵转模拟；
• 整机效率：≥93.5%，风冷散热，环温40℃下满载长期运行不降额；
• 输出隔离：内置Δ/Y隔离变压器，输出与输入完全电气隔离，适配ABB高压安全规范。

真实改善数据：从“反复验证”到“一次通过”

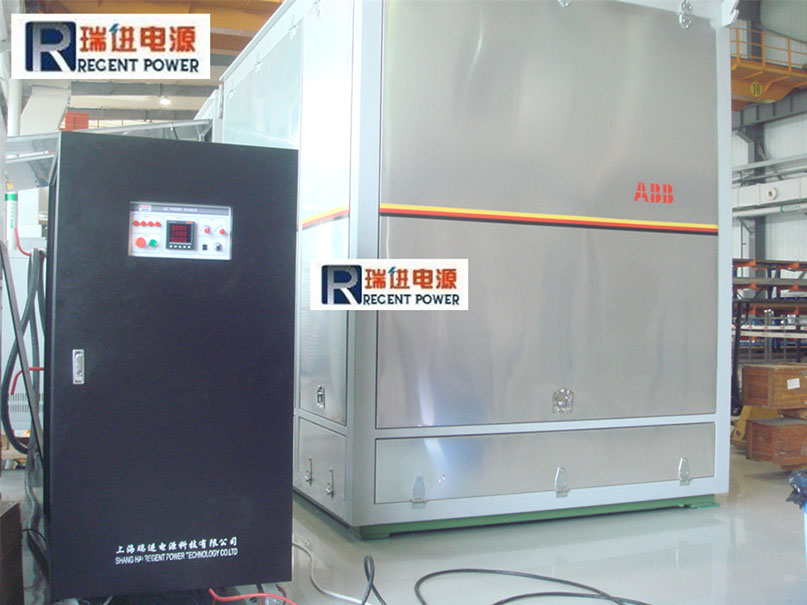

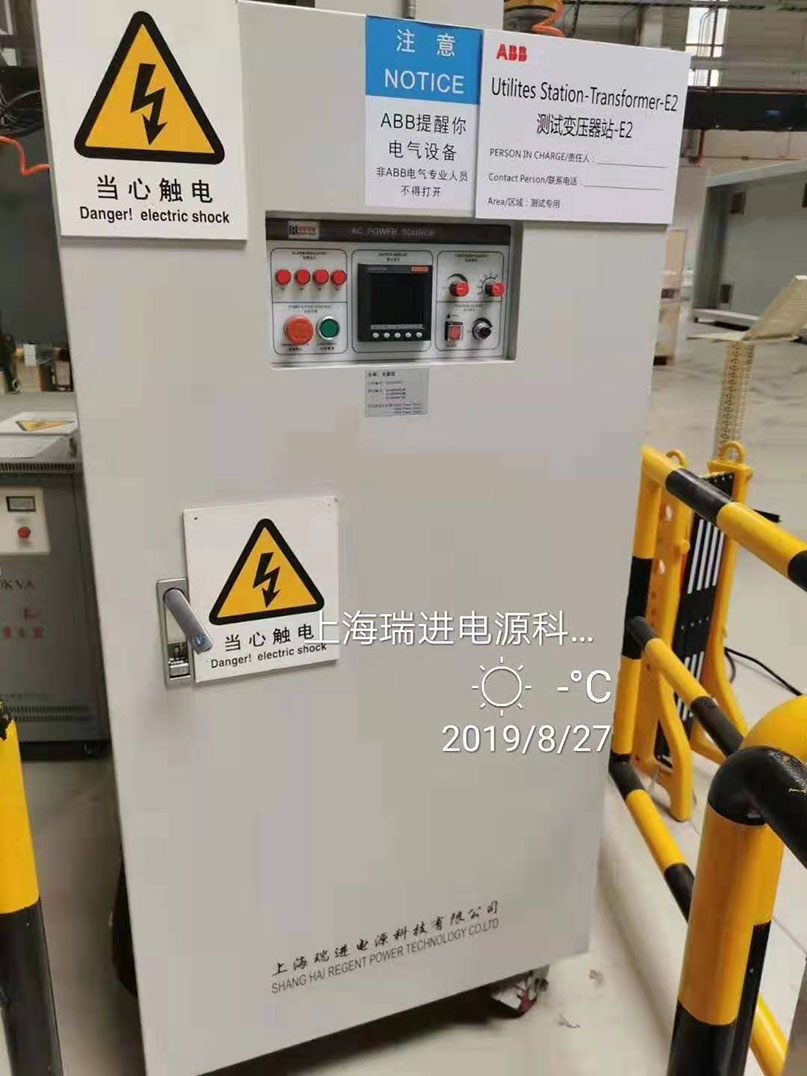

2019年8月15日，RFC-33100运抵ABB上海实验室，经过一周安装调试，于8月27日正式完成验收交付。对比此前试用竞品的实测数据，改善显著：

ABB测试负责人李工在验收报告上签字时评价：“瑞进电源的低频波形纯净度超出了我们内部A类标准。在690V/50Hz带满载工况下，输出波形仍保持完美正弦，谐波含量仅为1.6%，使我们的电流环参数整定一次成功。更重要的是，这台电源彻底终结了我们之前因供电波动造成的重复测试，直接节省研发成本约20万元。”

案例核心价值：为什么ABB上海最终选择瑞进？

1. 全域覆盖一机替代：0-690V/40-70Hz覆盖全球主要供电标准，替代多台变压器+发电机组组合，节省实验室面积60%，综合投资降低40%；
2. 超低谐波保障数据真实：低频THD≤1.6%，确保变频器控制算法不受电源污染干扰，获取真实带载特性；
3. 高速动态响应：1.7ms恢复时间，精准模拟电网电压骤降、频率波动等异常，满足ABB严苛的故障穿越测试；
4. 全天候不降额运行：72小时满载无热漂移，支撑老化寿命试验连续进行；
5. 完整数据追溯平台：标配RS485和以太网接口，实时记录电压、电流、频率、功率因数曲线，自动生成符合ISO 17025的测试附件；
6. 交付即验收：2019年8月27日一次性通过ABB上海质量部12项检测，交付周期较德系品牌缩短4周。

结语

从“三家供应商折戟”到“一次交付零整改”，瑞进RFC-33100变频电源以宽范围高精度、纯净波形、毫秒级动态响应，为ABB中国研发中心新一代变频器的全球认证扫清了供电障碍。2019年8月27日，不仅是一台电源的交付日，更是国产高端变频电源在跨国工业巨头实验室实现“进口替代”的标志性节点。

上海瑞进电源——为全球电力电子测试提供精准、纯净、可信赖的“电网替代者”。

以上数据源自RFC-33100出厂检验报告及ABB上海实验室验收纪要（编号：ABB-SH-2019-0827），真实可溯。
